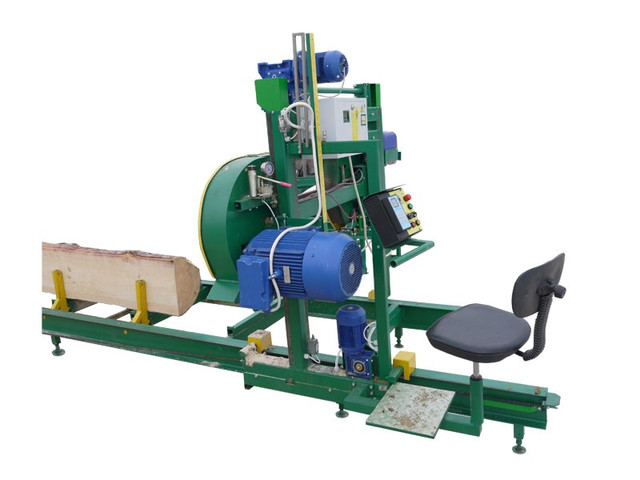

Загальні відомості про стрічкових пилорамах, пристрій і робота

ТОВ «МПСР» спеціалізується на розробці і постачання широкого спектру деревообробних верстатів, стрічкових пилорам, а також обладнання для різання масиву пінобетону на блоки різних розмірів. Компанія забезпечує гарантійне та післягарантійне обслуговування як у себе на підприємстві, так і на території замовників, а також своєчасну поставку запчастин по всій території України.

Фахівці нашої компанії займаються конструкторськими розробками, впровадженням у виробництво і безпосередньо виробництвом деревообробних верстатів та деревообробного обладнання, затребуваних на українському ринку підприємствами малого і середнього бізнесу.

Склад компанії — злагоджений колектив грамотних фахівців, майстрів своєї справи, спокійно і впевнено вирішують поставлені перед компанією технічні та інші завдання. Ми впевнено дивимося в майбутнє, бо на першому місці у нас — якість продукції плюс увагу до побажань замовника.

Ми представляємо на Ваш розгляд нашу продукцію — деревообробні верстати різних модифікацій і призначення — стрічкові пилорами, кромкообрізні верстати (кромкорезы), торцювальні верстати та ін Деревообробні верстати виготовляються різної комплектації — від простої базової до варіантів з електронними блоками. Крім того, ми готові у відповідності з технічними вимогами замовника змінити або доопрацювати деякі з верстатних вузлів без шкоди дизайну і цілісності конструкції.

Також ми можемо виготовити за Вашим замовленням допоміжне і околостаночное обладнання, різні металоконструкції будь-якої складності і нестандартне обладнання, деталювання і складальні вузли, як до нашого деревообробного обладнання, так і по кресленнях замовника.

СТРІЧКОВІ ПИЛОРАМИ - ЗАГАЛЬНІ ВІДОМОСТІ.

Пилорама стрічкова призначена для розпилювання колод з будь-яких, в тому числі твердолистяних порід деревини на бруси, дошки, рейки. Розпилювання проводиться в горизонтальній площині переміщенням по рейковому шляху стрічкової пилки при нерухомому розташування оброблюваної колоди.

Стрічкові пилорами дозволяють:

·         отримувати дошки або бруса з бездоганною якістю поверхні з колод діаметром до
1000 мм;

·         забезпечувати точність обробки + -2 мм на довжині 6 метрів;

·         в 2-2,5 рази зменшити відходи матеріалів;

·         скоротити енерговитрати та експлуатаційні витрати;

·         швидко і точно перебудовуватися на потрібний розмір пиляння;

·         розпилювати маломерную (від 1,0 м завдовжки) і отримувати тонкомерную (до 2 мм завтовшки)
деревину.

Стрічкова пилорама призначена для роботи в умовах УХЛ 4 за ЗРОСТАННЯ 15150-69.

Точність стрічкової пилорами перевіряється за внутризаводским приймально-здавальним більш жорсткими нормами згідно з вимогами ГОСТ на деревообробне обладнання.

Показники надійності стрічкових пилорам виконані по ГОСТ 4.404.88.

Встановлений ресурс по точності верстата відповідає терміну служби верстата до першого середнього ремонту.

Пилорама оснащена електромеханічним підйомником пильного вузла.

2. СТРІЧКОВА ПИЛОРАМА - УСТР0ЙСТВ0 І РОБОТА:

Стрічкові пилорами складаються з наступних вузлів і деталей:

1. Станина, переміщувана по рейкових напрямних горизонтально
2. Пільная Рама
3. Механізм підйому пільной рами
4. Шафа електричний
5. Затиск колоди
6. Вузол рухомого повзуна веденого шківа
7. Ведучий шків
8. Ведений шків
9. Кліноременная передача
10. Рейкові направляючі пилорами
11. Механізм натягнення стрічкової пили
12. Роз'єм рами для установки стрічкової пилки
13. Кожух пилкових шківів
14. Бачок для охолоджуючої рідини
15. Нерухома напрямна стрічкової пилки
16. Рухома напрямна стрічкової пилки

3. Стрічкова пилорама - станина.

Станина пилорами П-подібної форми має дві підошви, в яких знаходяться ролики горизонтального переміщення верстата по рейкових напрямних і повстяні скребки-щітки, службовці для очищення направляючих від тирси і смоли. Механізм підйому пільной рами складається з 2-х повзунів, що охоплюють стійки станини переміщує її вгору-вниз з допомогою двосторонньої синхронно пов'язаної ланцюгової передачі, що приводиться в рух ел. мотором через черв'ячний редуктор.

3. Рама стрічкової пилорами

виготовлена з двох паралельно розташованих і сполучених між собою швелерів. На торцях рами закріплені пилкові шківи, причому ведучий шків нерухомо, а ведений має можливість поздовжнього переміщення.

4. Пилорама забезпечена пристроєм натягу пилки.

Натяг пили проводиться за допомогою пружинно-гвинтового механізму, де пружина забезпечує демпфування і теплову компенсацію пільной стрічки. Підприємство-виробник тарирует механізм натягу по тензометру для стрічки шириною 35 див. Поєднання рисок на шайбі і корпусі натяжителя відповідає зусиллю натягу дорівнює 525 кг. В передній балці рами, а також на повзун веденого шківа передбачено два роз'єми (замку) для установки стрічки. На кронштейнах закріплені в середній частині рами встановлені рухома і нерухома направляючі стрічкової пили, оснащені регульованими опорними роликами, а також планкою. Обертання від електродвигуна на ведучий шків передається за допомогою клинопасової передачі. Зверху на кожусі пилкових шківів пилорами закріплений бачок для мастильно-охолоджуючої рідини стрічкової пилки. На бачку встановлені два крани, якими регулюється подача рідини. На верхній перемичці станини пилорами так само змонтовані ел. шафа з пультом управління.

Переміщення пільной рами вздовж колоди здійснюють вручну або електроприводом. Пилорама комплектується розбірними напрямними. Для зручності транспортування напрямні виготовляються розбірними і складаються з 3-х секцій. Знизу до них приварені опорні пластини під анкерні болти. Зверху встановлені регульовані опори колоди. Для фіксації колоди на рейкових направляючих передбачені чотири гвинтових затиску і упор, що забезпечує кут 90 градусів відносно опор колоди. Рейкові направляючі монтуються по рівню строго горизонтально, дотримуючись прямолінійність і паралельність.

4. Стрічкова пилорама - заходи безпеки.

Пилорама выполнена в соответствии с требованиями безопасности по ГОСТ 25223, ГОСТ 12.2.026.0, и ГОСТ РМЭК602041.
При установке пилорама должна быть надежно заземлена. Для этого на подошве рамы, а так же на рельсах пути имеются бобышки заземления.
При эксплуатации пилорамы следует не реже одного раза в неделю производить очистку электродвигателя и электроаппаратуры от пыли и грязи. Наличие в станке подвижных частей и электрооборудования требует строгого соблюдения правил техники безопасности при его эксплуатации.

5. В процесі роботи на стрічковій пилорамі необхідно строго дотримувати наступні правила:

·         стежити за справністю ізоляції струмопровідних кабелів і надійного з'єднання їх
кінців;

·         перевіряти цілісність і надійність заземлюючих проводів пилорами;

·         проводити регулювання, заміну стрічкової пилки і усунення несправностей при
обов'язковому відключенні верстата від живильної мережі;

·         при обриві стрічкової пилки або перерві подачі струму пилорама повинна бути негайно
відключена від мережі;

·         при роботі на верстаті сторонні люди, а так же оператор пилорами не повинен
знаходитися в робочій зоні, а також близько патрубка викидання стружки, т. к. при
обриві стрічкова пила може вислизнути саме в цю сторону;

·         не можна працювати на верстаті із відкритими дверцятами кожухів пилкових шківів;

·         не можна відкривати дверцята кожухів пилкових шківів до повної їх зупинки;

·         не можна працювати під пильної рамою верстата, попередньо не підставивши під неї
міцну опору;

·         не можна розпилювати незакріплене на рейкових коліях колоду.
